Spanningsrail afdekplaat rond middenstuk of eind – wit/zwart

Spanningsrail afdekplaat rond – middenstuk of eindstuk – wit of zwart

Een centraaldoos, kabelopening, oude boorgaten of beschadigingen zichtbaar naast uw spanningsrail? Met deze ronde spanningsrail afdekplaat werkt u de aansluiting netjes af zonder het plafond onnodig te hoeven herstellen.

De afdekplaat wordt tussen het plafond en de spanningsrail geplaatst. De spanningsrail valt in de verdiepte baan van de plaat en houdt de afdekplaat tijdens de montage netjes tegen het plafond.

Geschikt voor nieuwe installaties én voor renovatie van bestaande railverlichting.

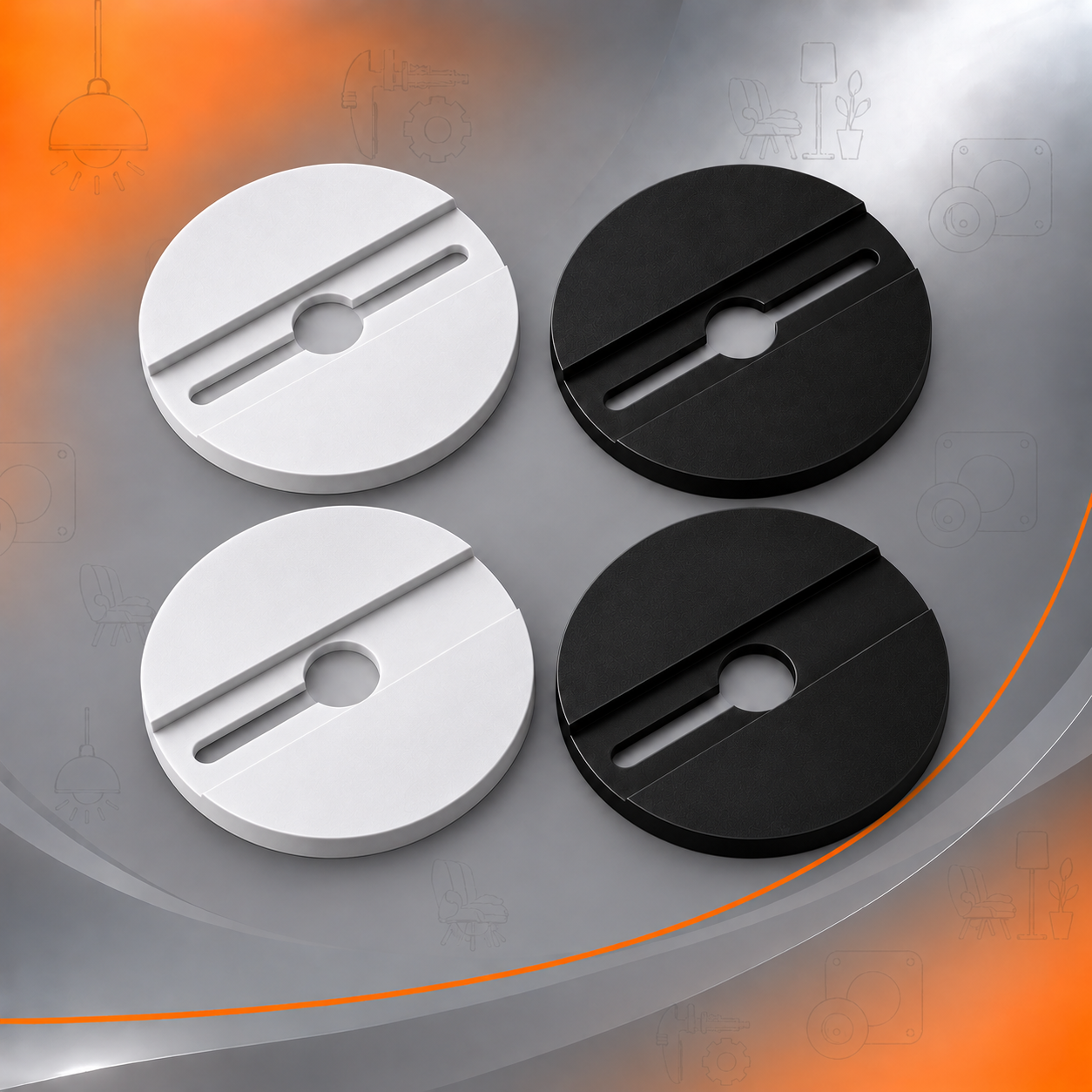

Middenstuk of eindstuk

Bij bestelling kiest u de uitvoering die past bij de positie van uw spanningsrail.

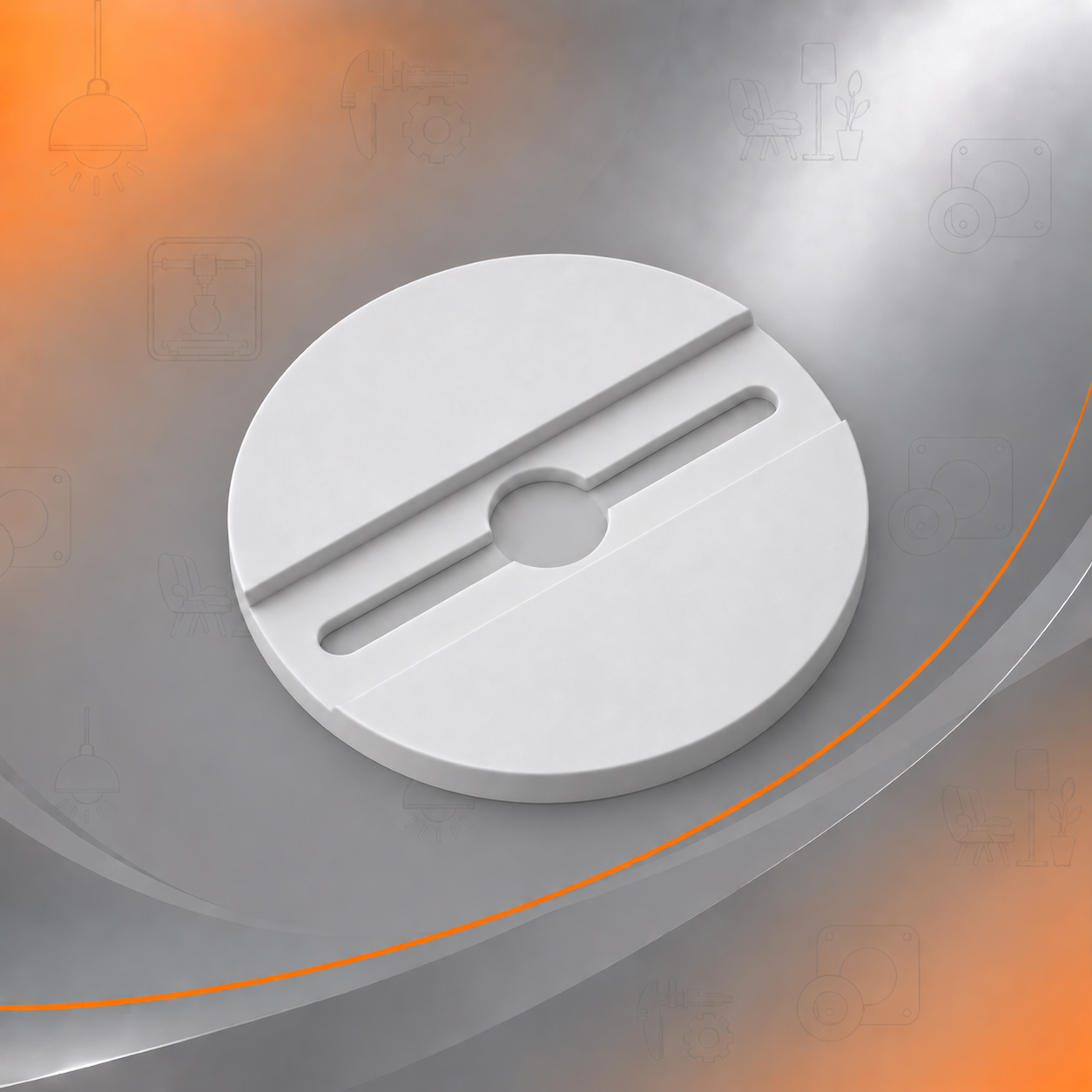

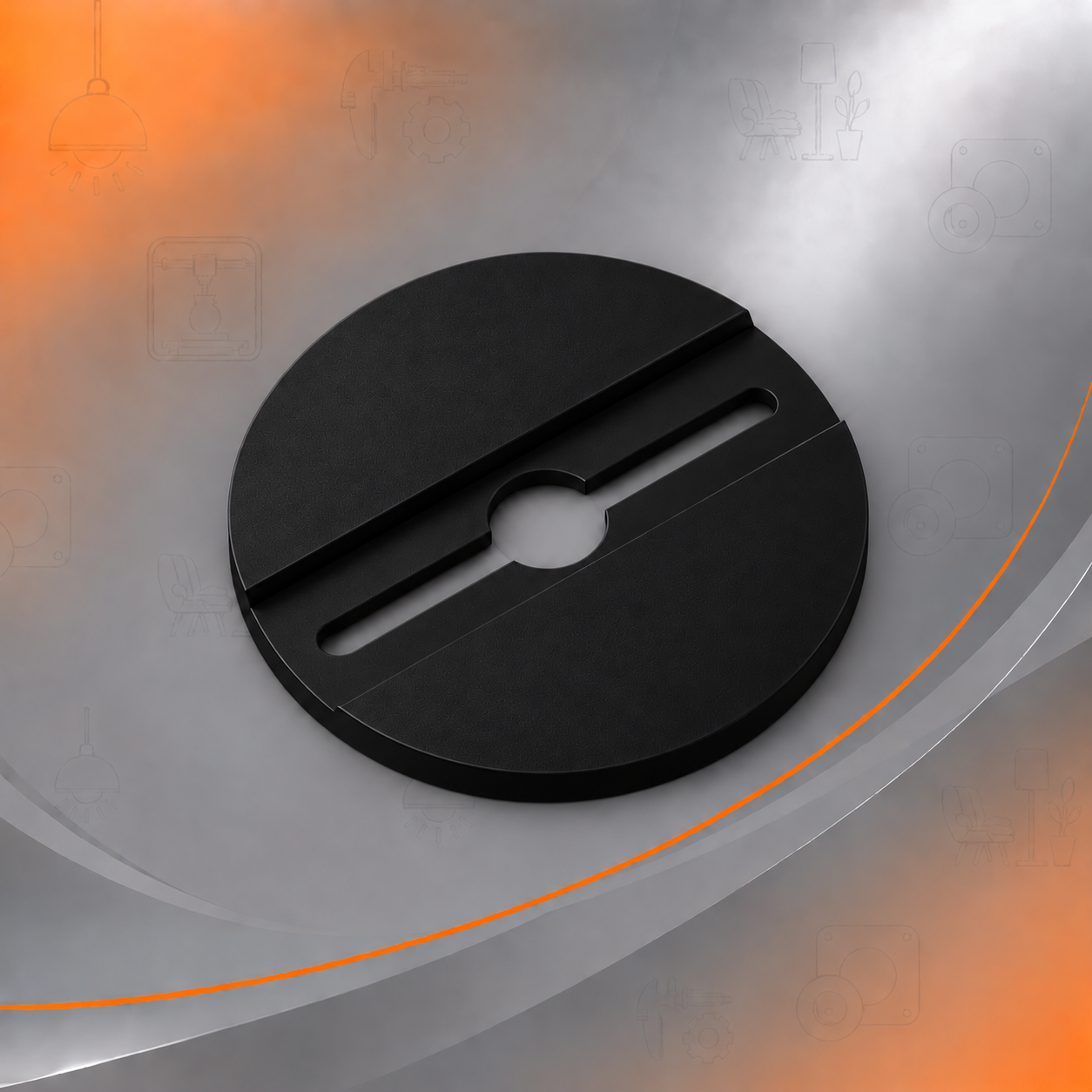

Middenstuk

Kies het middenstuk wanneer de spanningsrail volledig over de afdekplaat heen doorloopt.

De verdiepte baan loopt over de volledige plaat. In het midden bevindt zich een ronde kabelopening van circa Ø25 mm. Vanuit deze opening lopen aan beide zijden sleuven van circa 10 mm breed naadloos door richting de buitenzijde van de plaat.

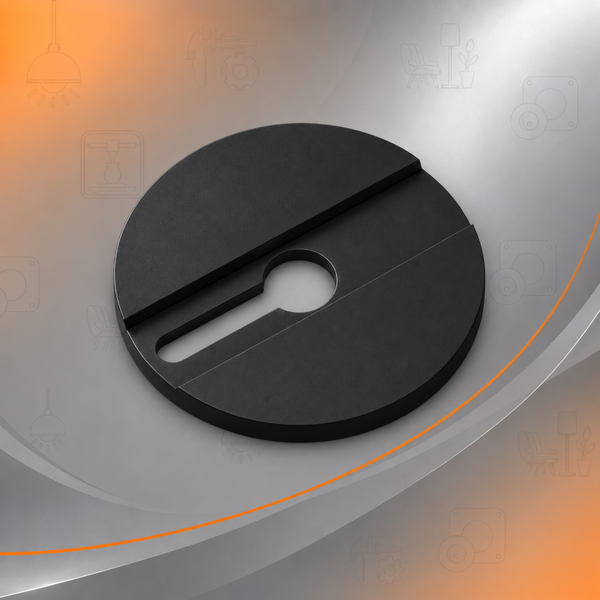

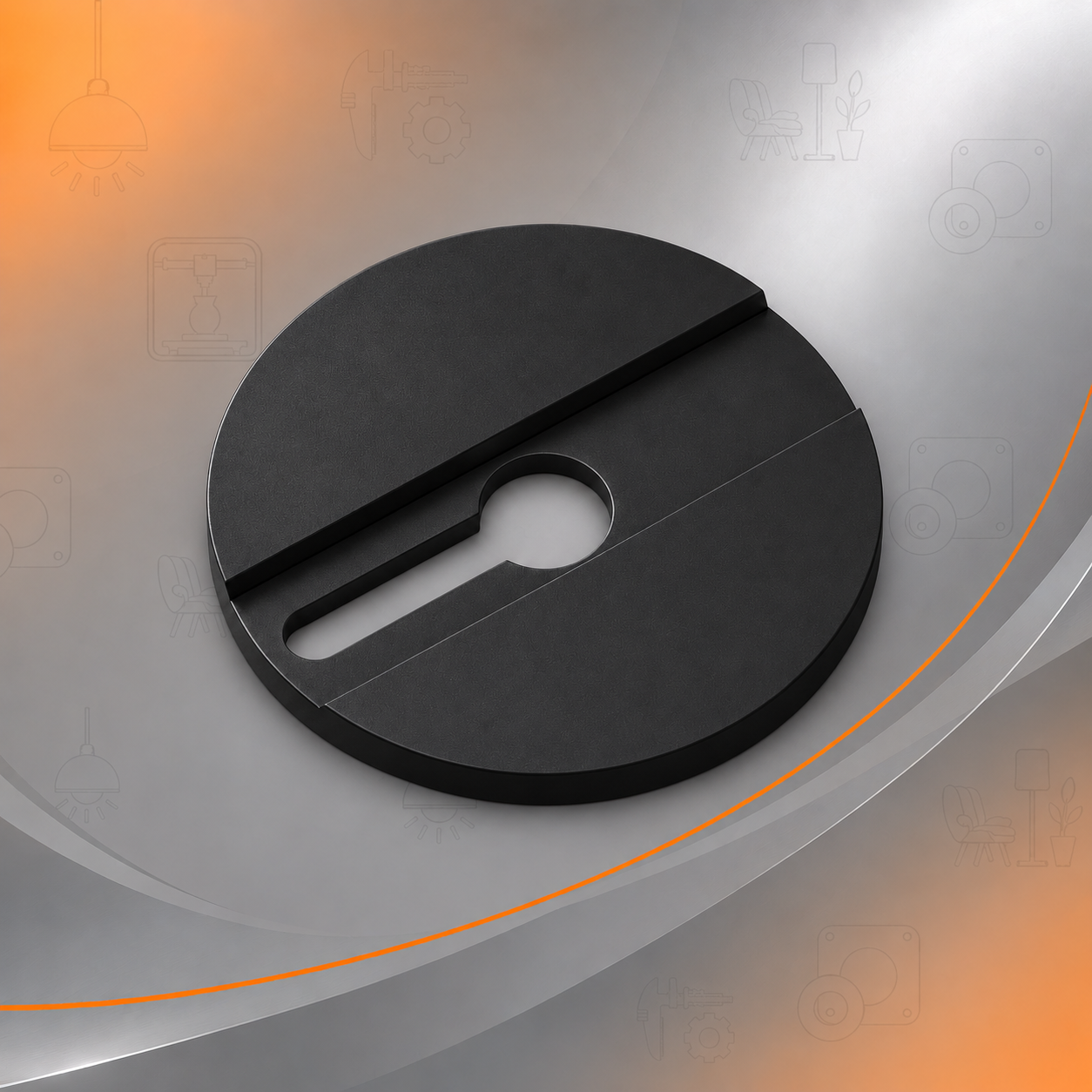

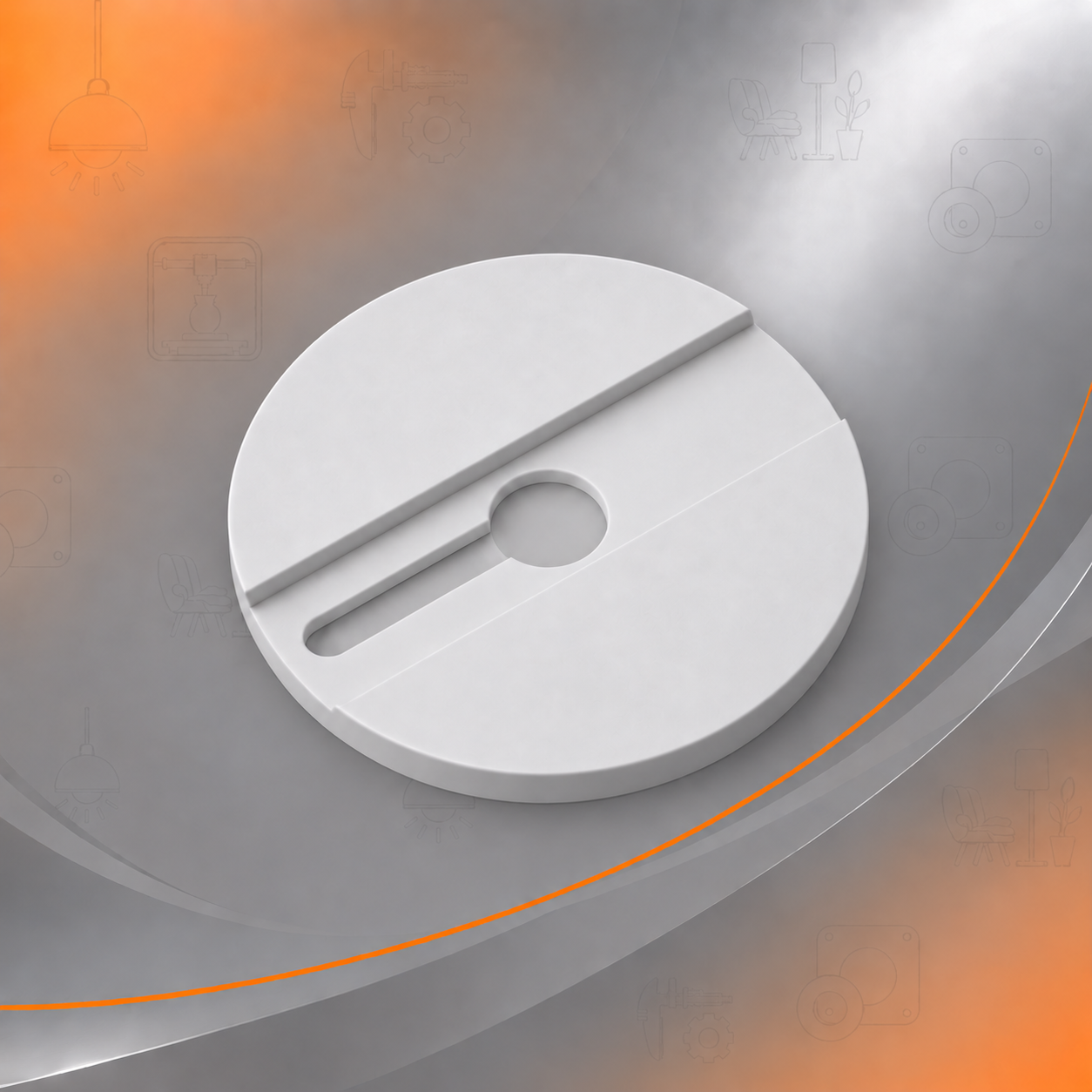

Eindstuk

Kies het eindstuk wanneer de spanningsrail op de afdekplaat begint of eindigt.

De ronde kabelopening blijft in het midden van de plaat. De verdiepte baan loopt vanaf één zijde tot circa 60% over de plaat. Vanuit het ronde middengat loopt aan één zijde een sleuf van circa 10 mm breed door.

Geschikt voor verschillende spanningsrails

Niet iedere spanningsrail heeft dezelfde breedte.

Daarom geeft u bij bestelling de huidige breedte van uw spanningsrail in millimeters door.

U hoeft zelf geen extra speling toe te voegen. Wij maken de verdiepte baan iets breder dan de opgegeven railmaat, zodat de spanningsrail goed in de uitsparing past.

Hierdoor is de afdekplaat geschikt voor verschillende merken en uitvoeringen van 1-fase, 3-fase en 4-fase spanningsrail.

Buitendiameter van Ø100 tot Ø150 mm

De ronde afdekplaat is leverbaar in:

Ø100 mm
Ø110 mm
Ø120 mm
Ø130 mm
Ø140 mm
Ø150 mm

Kies een diameter die groot genoeg is om de bestaande centraaldoos, plafondopening, oude bevestigingsgaten, verkleuringen of beschadigingen volledig af te dekken.

Afwijkende diameters zijn op aanvraag mogelijk.

Wit of zwart

De spanningsrail afdekplaat is verkrijgbaar in wit of zwart en kan daardoor netjes worden gecombineerd met verschillende kleuren spanningsrail en plafond.

Brandvertragend kunststof

De afdekplaat wordt gemaakt van brandvertragend kunststof en is bedoeld voor gebruik binnenshuis.

De plaat heeft een dikte van circa 3 mm. Ter plaatse van de spanningsrail is een verdiepte baan aangebracht, zodat de rail netjes in de plaat valt.

Montage

De afdekplaat heeft geen aparte zichtbare bevestiging nodig.

De plaat wordt tussen het plafond en de spanningsrail geplaatst. De spanningsrail wordt vervolgens door de plaat heen rechtstreeks aan een geschikte ondergrond bevestigd.

Hierdoor wordt de afdekplaat door de spanningsrail tegen het plafond gehouden.

De afdekplaat heeft uitsluitend een afdekkende en afwerkende functie en is niet bedoeld om de spanningsrail of armaturen zelfstandig te dragen.

Waarvoor gebruikt u een ronde spanningsrail afdekplaat?

Deze afdekplaat is geschikt wanneer een centraaldoos of plafondopening breder is dan de spanningsrail, oude boor- of schroefgaten zichtbaar blijven, het plafond rondom de aansluiting beschadigd is of een nieuwe spanningsrail een bestaande grotere montageplek niet volledig afdekt.

De ronde uitvoering is bovendien geschikt wanneer u een ronde centraaldoos, plafondopening of bestaande ronde montagesporen netjes wilt afdekken.

Ook wanneer een spanningsrail bij een bestaande centraaldoos of plafondopening begint of eindigt, kan de eindstuk-uitvoering voor een nette afwerking zorgen.

Zo ontstaat een nette overgang tussen plafond en spanningsrail zonder onnodig stuc-, vul- of schilderwerk.

Algemene specificaties
Product: spanningsrail afdekplaat / renovatieplaat
Vorm: rond
Uitvoering: middenstuk of eindstuk
Buitendiameter: Ø100 t/m Ø150 mm
Maatstappen: 10 mm
Kleur: wit of zwart
Materiaal: brandvertragend kunststof
Plaatdikte: circa 3 mm
Kabelopening: circa Ø25 mm
Sleufbreedte: circa 10 mm
Middenstuk: verdiepte baan over de volledige plaat, sleuf aan beide zijden van het middengat
Eindstuk: verdiepte baan over circa 60% van de plaat, sleuf aan één zijde van het middengat
Railuitsparing: wordt aangepast aan de opgegeven breedte van de spanningsrail
Railbreedte: klant geeft de huidige breedte van de spanningsrail in mm door
Geschikt voor: verschillende 1-fase, 3-fase en 4-fase spanningsrails
Gebruik: binnen
Functie: niet-dragende afdek- en renovatieplaat
Montage: spanningsrail wordt door de plaat heen rechtstreeks aan een geschikte ondergrond bevestigd
Niet bedoeld als: elektrische behuizing, isolatie van spanningsvoerende delen of zelfstandige bevestiging van de spanningsrail

Welke uitvoering moet ik kiezen?

Kies middenstuk wanneer de spanningsrail aan beide zijden van de plaat doorloopt.

Kies eindstuk wanneer de spanningsrail op de afdekplaat begint of eindigt.

Welke railbreedte moet ik opgeven?

Meet de huidige breedte van uw spanningsrail in millimeters en geef deze maat bij bestelling door.

U hoeft zelf geen extra speling toe te voegen. Wij maken de verdieping iets breder zodat de rail goed past.

Welke diameter moet ik kiezen?

Kies een buitendiameter die groot genoeg is om de bestaande centraaldoos, plafondopening, oude montagegaten of beschadigingen volledig af te dekken.

Kan ik hiermee een centraaldoos afdekken?

Ja. De ronde uitvoering is zeer geschikt voor het netjes afdekken van een centraaldoos of ronde plafondopening achter de spanningsrail.

Kan de plaat oude boorgaten of beschadigingen afdekken?

Ja. De plaat kan ook oude bevestigingspunten, schroefgaten, verkleuringen en kleinere beschadigingen rondom een bestaande aansluiting uit het zicht werken.

Past mijn maat er niet tussen?

Afwijkende diameters of andere aanpassingen kunnen op aanvraag worden gemaakt.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Round track lighting cover plate – centre or end section – white or black

Is a ceiling box, cable opening, old drill holes or damage visible next to your lighting track? This round track lighting cover plate provides a neat finish without unnecessary ceiling repairs.

The cover plate is positioned between the ceiling and the lighting track. The track sits in the recessed channel of the plate and holds the cover plate neatly against the ceiling during installation.

Suitable for new installations as well as renovation of existing track lighting.

Centre or end section

When ordering, choose the version that matches the position of your lighting track.

Centre section

Choose the centre section when the lighting track continues completely across the cover plate.

The recessed channel runs across the full plate. A round cable opening of approximately Ø25 mm is located in the centre. Slots approximately 10 mm wide extend seamlessly from both sides of this opening towards the outside of the plate.

End section

Choose the end section when the lighting track starts or ends on the cover plate.

The round cable opening remains in the centre of the plate. The recessed channel extends from one side across approximately 60% of the plate. A slot approximately 10 mm wide extends from one side directly into the central opening.

Suitable for different lighting tracks

Not every lighting track has the same width.

Therefore, when ordering, enter the current width of your lighting track in millimetres.

You do not need to add any clearance yourself. We make the recessed channel slightly wider than the specified track width so that the track fits correctly.

This makes the cover plate suitable for different brands and types of 1-phase, 3-phase and 4-phase lighting track.

Outside diameter from Ø100 to Ø150 mm

The round cover plate is available in:

Ø100 mm
Ø110 mm
Ø120 mm
Ø130 mm
Ø140 mm
Ø150 mm

Choose a diameter large enough to completely cover the existing ceiling box, ceiling opening, old mounting holes, discolouration or damage.

Other diameters are available on request.

White or black

The track lighting cover plate is available in white or black, allowing it to match different track colours and ceilings.

Flame-retardant plastic

The cover plate is made from flame-retardant plastic and is intended for indoor use.

The plate is approximately 3 mm thick. A recessed channel is provided where the lighting track is positioned, allowing the track to fit neatly into the plate.

Installation

The cover plate does not require a separate visible fixing.

The plate is positioned between the ceiling and the lighting track. The lighting track is then fixed directly through the plate to a suitable supporting surface.

The lighting track therefore holds the cover plate against the ceiling.

The cover plate has only a covering and finishing function and is not intended to independently support the lighting track or luminaires.

What is a round track lighting cover plate used for?

This cover plate is suitable when a ceiling box or ceiling opening is wider than the lighting track, old drill or screw holes remain visible, the ceiling around the connection is damaged or a new lighting track does not completely cover a larger existing mounting area.

The round version is also suitable for neatly covering a round ceiling box, ceiling opening or existing circular mounting marks.

The end-section version provides a neat finish when the lighting track starts or ends at an existing ceiling box or ceiling opening.

This creates a clean transition between the ceiling and lighting track without unnecessary plastering, filling or painting.

General specifications
Product: track lighting cover plate / renovation plate
Shape: round
Version: centre section or end section
Outside diameter: Ø100 to Ø150 mm
Size increments: 10 mm
Colour: white or black
Material: flame-retardant plastic
Plate thickness: approx. 3 mm
Cable opening: approx. Ø25 mm
Slot width: approx. 10 mm
Centre section: recessed channel across the full plate, slot on both sides of the central opening
End section: recessed channel across approximately 60% of the plate, slot on one side of the central opening
Track recess: adapted to the specified width of the lighting track
Track width: customer enters the current track width in mm
Suitable for: various 1-phase, 3-phase and 4-phase lighting tracks
Use: indoor
Function: non-load-bearing cover and renovation plate
Installation: lighting track is fixed through the plate directly to a suitable supporting surface
Not intended as: electrical enclosure, insulation of live components or independent support for the lighting track

Which version should I choose?

Choose the centre section when the lighting track continues on both sides of the plate.

Choose the end section when the lighting track starts or ends on the cover plate.

Which track width should I enter?

Measure the current width of your lighting track in millimetres and enter this measurement when ordering.

You do not need to add extra clearance. We make the recess slightly wider so that the track fits correctly.

Which diameter should I choose?

Choose an outside diameter large enough to completely cover the existing ceiling box, ceiling opening, old mounting holes or damage.

Can this cover a ceiling box?

Yes. The round version is particularly suitable for neatly covering a ceiling box or round ceiling opening behind the lighting track.

Can it cover old drill holes or damage?

Yes. The plate can also conceal old mounting points, screw holes, discolouration and minor damage around an existing connection.

Is your required size not listed?

Other diameters and modifications are available on request.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Abdeckplatte für Stromschiene rund – Mittel- oder Endstück – Weiß oder Schwarz

Ist neben Ihrer Stromschiene eine Deckendose, Kabelöffnung, ein altes Bohrloch oder eine Beschädigung sichtbar? Mit dieser runden Abdeckplatte für Stromschienen lässt sich der Anschluss sauber abdecken, ohne die Decke unnötig ausbessern zu müssen.

Die Abdeckplatte wird zwischen Decke und Stromschiene montiert. Die Stromschiene liegt in der vertieften Aufnahme der Platte und hält die Abdeckplatte bei der Montage sauber an der Decke.

Geeignet für Neuinstallationen sowie für die Renovierung bestehender Stromschienenbeleuchtung.

Mittelstück oder Endstück

Bei der Bestellung wählen Sie die Ausführung passend zur Position Ihrer Stromschiene.

Mittelstück

Wählen Sie das Mittelstück, wenn die Stromschiene vollständig über die Abdeckplatte hinweg weiterläuft.

Die vertiefte Aufnahme verläuft über die gesamte Platte. In der Mitte befindet sich eine runde Kabelöffnung von ca. Ø25 mm. Von dieser Öffnung verlaufen auf beiden Seiten ca. 10 mm breite Schlitze nahtlos in Richtung Außenkante.

Endstück

Wählen Sie das Endstück, wenn die Stromschiene auf der Abdeckplatte beginnt oder endet.

Die runde Kabelöffnung bleibt in der Mitte der Platte. Die vertiefte Aufnahme verläuft von einer Seite über ca. 60% der Platte. Auf einer Seite verläuft ein ca. 10 mm breiter Schlitz direkt bis zur runden Mittelöffnung.

Für verschiedene Stromschienen geeignet

Nicht jede Stromschiene hat die gleiche Breite.

Geben Sie deshalb bei der Bestellung die aktuelle Breite Ihrer Stromschiene in Millimetern an.

Sie müssen selbst kein zusätzliches Spiel hinzufügen. Wir fertigen die vertiefte Aufnahme etwas breiter als das angegebene Schienenmaß, damit die Stromschiene sauber hineinpasst.

Dadurch eignet sich die Platte für verschiedene Marken und Ausführungen von 1-Phasen-, 3-Phasen- und 4-Phasen-Stromschienen.

Außendurchmesser von Ø100 bis Ø150 mm

Die runde Abdeckplatte ist erhältlich in:

Ø100 mm
Ø110 mm
Ø120 mm
Ø130 mm
Ø140 mm
Ø150 mm

Wählen Sie einen Durchmesser, der groß genug ist, um die vorhandene Deckendose, Deckenöffnung, alte Befestigungslöcher, Verfärbungen oder Beschädigungen vollständig abzudecken.

Andere Durchmesser sind auf Anfrage möglich.

Weiß oder Schwarz

Die Stromschienen-Abdeckplatte ist in Weiß oder Schwarz erhältlich und kann dadurch passend mit unterschiedlichen Schienenfarben und Decken kombiniert werden.

Flammhemmender Kunststoff

Die Abdeckplatte wird aus flammhemmendem Kunststoff gefertigt und ist für den Innenbereich vorgesehen.

Die Platte ist ca. 3 mm dick. Im Bereich der Stromschiene befindet sich eine vertiefte Aufnahme, sodass die Schiene sauber in der Platte liegt.

Montage

Die Abdeckplatte benötigt keine separate sichtbare Befestigung.

Die Platte wird zwischen Decke und Stromschiene positioniert. Anschließend wird die Stromschiene durch die Platte hindurch direkt an einem geeigneten Untergrund befestigt.

Dadurch wird die Abdeckplatte durch die Stromschiene gegen die Decke gehalten.

Die Platte hat ausschließlich eine abdeckende und abschließende Funktion und ist nicht dazu vorgesehen, die Stromschiene oder Leuchten selbstständig zu tragen.

Wofür wird eine runde Stromschienen-Abdeckplatte verwendet?

Diese Abdeckplatte eignet sich, wenn eine Deckendose oder Deckenöffnung breiter als die Stromschiene ist, alte Bohr- oder Schraublöcher sichtbar bleiben, die Decke rund um den Anschluss beschädigt ist oder eine neue Stromschiene eine größere vorhandene Montagestelle nicht vollständig abdeckt.

Die runde Ausführung eignet sich außerdem besonders zum Abdecken von runden Deckendosen, Deckenöffnungen oder vorhandenen runden Montagespuren.

Auch wenn die Stromschiene an einer vorhandenen Deckendose oder Deckenöffnung beginnt oder endet, sorgt die Endstück-Ausführung für einen sauberen Abschluss.

So entsteht ein sauberer Übergang zwischen Decke und Stromschiene ohne unnötige Putz-, Spachtel- oder Malerarbeiten.

Allgemeine Spezifikationen
Produkt: Stromschienen-Abdeckplatte / Renovationsplatte
Form: rund
Ausführung: Mittelstück oder Endstück
Außendurchmesser: Ø100 bis Ø150 mm
Maßschritte: 10 mm
Farbe: Weiß oder Schwarz
Material: flammhemmender Kunststoff
Plattenstärke: ca. 3 mm
Kabelöffnung: ca. Ø25 mm
Schlitzbreite: ca. 10 mm
Mittelstück: vertiefte Aufnahme über die gesamte Platte, Schlitz auf beiden Seiten der Mittelöffnung
Endstück: vertiefte Aufnahme über ca. 60% der Platte, Schlitz auf einer Seite der Mittelöffnung
Schienenaufnahme: wird an die angegebene Breite der Stromschiene angepasst
Schienenbreite: Kunde gibt die aktuelle Breite der Stromschiene in mm an
Geeignet für: verschiedene 1-Phasen-, 3-Phasen- und 4-Phasen-Stromschienen
Verwendung: Innenbereich
Funktion: nicht tragende Abdeck- und Renovationsplatte
Montage: Stromschiene wird durch die Platte hindurch direkt an einem geeigneten Untergrund befestigt
Nicht vorgesehen als: elektrisches Gehäuse, Isolierung spannungsführender Teile oder eigenständige Befestigung der Stromschiene

Welche Ausführung muss ich wählen?

Wählen Sie das Mittelstück, wenn die Stromschiene auf beiden Seiten der Platte weiterläuft.

Wählen Sie das Endstück, wenn die Stromschiene auf der Abdeckplatte beginnt oder endet.

Welche Schienenbreite muss ich angeben?

Messen Sie die aktuelle Breite Ihrer Stromschiene in Millimetern und geben Sie dieses Maß bei der Bestellung an.

Sie müssen selbst kein zusätzliches Spiel hinzufügen. Wir fertigen die Vertiefung etwas breiter, damit die Schiene sauber hineinpasst.

Welchen Durchmesser muss ich wählen?

Wählen Sie einen Außendurchmesser, der groß genug ist, um die vorhandene Deckendose, Deckenöffnung, alte Befestigungslöcher oder Beschädigungen vollständig abzudecken.

Kann ich damit eine Deckendose abdecken?

Ja. Die runde Ausführung eignet sich besonders zum sauberen Abdecken einer Deckendose oder runden Deckenöffnung hinter der Stromschiene.

Kann die Platte alte Bohrlöcher oder Beschädigungen abdecken?

Ja. Mit der Platte können auch alte Montagepunkte, Schraublöcher, Verfärbungen und kleinere Beschädigungen rund um einen vorhandenen Anschluss verdeckt werden.

Ihr gewünschter Durchmesser ist nicht aufgeführt?

Abweichende Durchmesser und weitere Anpassungen sind auf Anfrage möglich.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Plaque de recouvrement ronde pour rail d’éclairage – partie centrale ou extrémité – blanc ou noir

Une boîte de plafond, une ouverture de câble, d’anciens trous de fixation ou des dommages restent visibles à côté de votre rail d’éclairage ? Cette plaque de recouvrement ronde pour rail permet d’obtenir une finition propre sans devoir réparer inutilement le plafond.

La plaque est placée entre le plafond et le rail. Le rail s’insère dans la zone encastrée de la plaque et maintient celle-ci correctement contre le plafond pendant le montage.

Convient aux nouvelles installations ainsi qu’à la rénovation d’installations d’éclairage sur rail existantes.

Partie centrale ou extrémité

Lors de la commande, choisissez la version correspondant à la position de votre rail.

Partie centrale

Choisissez la partie centrale lorsque le rail traverse entièrement la plaque.

La zone encastrée traverse toute la plaque. Une ouverture ronde d’environ Ø25 mm se trouve au centre. Des fentes d’environ 10 mm de large partent directement de cette ouverture des deux côtés vers l’extérieur de la plaque.

Extrémité

Choisissez la version extrémité lorsque le rail commence ou se termine sur la plaque.

L’ouverture ronde reste au centre de la plaque. La zone encastrée part d’un côté et couvre environ 60% de la plaque. Une fente d’environ 10 mm de large rejoint directement l’ouverture centrale d’un seul côté.

Convient à différents rails d’éclairage

Tous les rails n’ont pas la même largeur.

Lors de la commande, indiquez donc la largeur actuelle de votre rail en millimètres.

Vous ne devez pas ajouter de jeu supplémentaire. Nous réalisons la zone encastrée légèrement plus large que la dimension indiquée afin que le rail s’insère correctement.

La plaque convient ainsi à différentes marques et différents types de rails monophasés, triphasés et quadriphasés.

Diamètre extérieur de Ø100 à Ø150 mm

La plaque ronde est disponible en :

Ø100 mm
Ø110 mm
Ø120 mm
Ø130 mm
Ø140 mm
Ø150 mm

Choisissez un diamètre suffisamment grand pour recouvrir entièrement la boîte de plafond, l’ouverture existante, les anciens trous de fixation, les décolorations ou les dommages.

D’autres diamètres sont disponibles sur demande.

Blanc ou noir

La plaque de recouvrement pour rail est disponible en blanc ou noir et peut ainsi être associée à différentes couleurs de rails et de plafonds.

Plastique ignifuge

La plaque est fabriquée en plastique ignifuge et est destinée à une utilisation en intérieur.

Son épaisseur est d’environ 3 mm. Une zone encastrée est prévue au niveau du rail afin que celui-ci s’intègre proprement dans la plaque.

Montage

La plaque ne nécessite aucune fixation visible séparée.

Elle est placée entre le plafond et le rail. Le rail est ensuite fixé directement à un support approprié en traversant la plaque.

Le rail maintient ainsi la plaque contre le plafond.

La plaque sert uniquement de recouvrement et de finition et n’est pas destinée à supporter seule le rail ou les luminaires.

À quoi sert une plaque de recouvrement ronde pour rail d’éclairage ?

Cette plaque convient lorsqu’une boîte de plafond ou une ouverture est plus large que le rail, lorsque d’anciens trous restent visibles, lorsque le plafond est endommagé autour du raccordement ou lorsqu’un nouveau rail ne recouvre pas entièrement une zone de montage existante plus grande.

La forme ronde est particulièrement adaptée pour recouvrir une boîte de plafond ronde, une ouverture circulaire ou d’anciennes traces de montage rondes.

Lorsque le rail commence ou se termine au niveau d’une boîte de plafond ou d’une ouverture existante, la version extrémité permet également d’obtenir une finition propre.

Elle permet ainsi d’obtenir une finition nette entre le plafond et le rail sans travaux inutiles de plâtrage, rebouchage ou peinture.

Spécifications générales
Produit : plaque de recouvrement / plaque de rénovation pour rail d’éclairage
Forme : ronde
Version : partie centrale ou extrémité
Diamètre extérieur : Ø100 à Ø150 mm
Pas de dimensions : 10 mm
Couleur : blanc ou noir
Matériau : plastique ignifuge
Épaisseur : env. 3 mm
Ouverture pour câble : env. Ø25 mm
Largeur de fente : env. 10 mm
Partie centrale : zone encastrée sur toute la plaque, fente des deux côtés de l’ouverture centrale
Extrémité : zone encastrée sur environ 60% de la plaque, fente d’un seul côté de l’ouverture centrale
Logement du rail : adapté à la largeur indiquée du rail
Largeur du rail : le client indique la largeur actuelle du rail en mm
Convient à : différents rails monophasés, triphasés et quadriphasés
Utilisation : intérieur
Fonction : plaque de recouvrement et de rénovation non porteuse
Montage : le rail est fixé directement à un support approprié à travers la plaque
Non destiné à servir de : boîtier électrique, isolation de pièces sous tension ou fixation autonome du rail

Quelle version dois-je choisir ?

Choisissez la partie centrale lorsque le rail continue des deux côtés de la plaque.

Choisissez la version extrémité lorsque le rail commence ou se termine sur la plaque.

Quelle largeur de rail dois-je indiquer ?

Mesurez la largeur actuelle de votre rail en millimètres et indiquez cette dimension lors de la commande.

Vous ne devez pas ajouter de jeu supplémentaire. Nous réalisons la zone encastrée légèrement plus large afin que le rail s’insère correctement.

Quel diamètre dois-je choisir ?

Choisissez un diamètre extérieur suffisamment grand pour recouvrir entièrement la boîte de plafond, l’ouverture existante, les anciens trous de fixation ou les dommages.

Puis-je recouvrir une boîte de plafond avec cette plaque ?

Oui. La version ronde est particulièrement adaptée pour recouvrir proprement une boîte de plafond ou une ouverture circulaire derrière le rail.

La plaque peut-elle masquer d’anciens trous ou des dommages ?

Oui. Elle peut également masquer d’anciens points de fixation, trous de vis, décolorations et petits dommages autour d’un raccordement existant.

Votre diamètre n’est pas proposé ?

D’autres diamètres et adaptations sont disponibles sur demande.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Placa de cubierta redonda para carril electrificado – pieza central o final – blanca o negra

¿Queda visible una caja de techo, una abertura para cables, antiguos taladros o algún desperfecto junto al carril electrificado? Con esta placa de cubierta redonda para carril puede conseguir un acabado limpio sin tener que reparar innecesariamente el techo.

La placa se coloca entre el techo y el carril. El carril encaja en la zona rebajada de la placa y la mantiene correctamente contra el techo durante el montaje.

Adecuada tanto para instalaciones nuevas como para la renovación de sistemas de iluminación sobre carril existentes.

Pieza central o pieza final

Al realizar el pedido, seleccione la versión correspondiente a la posición de su carril.

Pieza central

Seleccione la pieza central cuando el carril continúa completamente sobre la placa.

La zona rebajada atraviesa toda la placa. En el centro hay una abertura circular de aproximadamente Ø25 mm. Desde esta abertura salen a ambos lados ranuras de aproximadamente 10 mm de ancho que continúan sin interrupciones hacia el exterior de la placa.

Pieza final

Seleccione la pieza final cuando el carril comienza o termina sobre la placa.

La abertura circular permanece en el centro. La zona rebajada parte desde un lado y ocupa aproximadamente el 60% de la placa. Una ranura de aproximadamente 10 mm de ancho conecta directamente con la abertura central desde un solo lado.

Adecuada para diferentes carriles electrificados

No todos los carriles tienen la misma anchura.

Por ello, al realizar el pedido deberá indicar la anchura actual de su carril en milímetros.

No es necesario añadir holgura adicional. Nosotros hacemos la zona rebajada ligeramente más ancha que la medida indicada para que el carril encaje correctamente.

De este modo, la placa es adecuada para diferentes marcas y tipos de carril monofásico, trifásico y de 4 fases.

Diámetro exterior de Ø100 a Ø150 mm

La placa redonda está disponible en:

Ø100 mm
Ø110 mm
Ø120 mm
Ø130 mm
Ø140 mm
Ø150 mm

Elija un diámetro suficientemente grande para cubrir por completo la caja de techo, la abertura existente, los antiguos orificios de montaje, decoloraciones o desperfectos.

Otros diámetros están disponibles bajo pedido.

Blanca o negra

La placa de cubierta para carril está disponible en blanco o negro, por lo que puede combinarse con diferentes colores de carril y techo.

Plástico retardante de llama

La placa está fabricada en plástico retardante de llama y está destinada a uso interior.

Tiene un grosor aproximado de 3 mm. En la zona del carril hay un rebaje que permite que este encaje correctamente en la placa.

Montaje

La placa no necesita una fijación visible independiente.

Se coloca entre el techo y el carril. A continuación, el carril se fija directamente a una superficie adecuada atravesando la placa.

De este modo, el carril mantiene la placa contra el techo.

La placa tiene únicamente una función de cobertura y acabado y no está diseñada para soportar por sí sola el carril o las luminarias.

¿Para qué se utiliza una placa de cubierta redonda para carril electrificado?

Esta placa es adecuada cuando una caja de techo o una abertura es más ancha que el carril, cuando quedan visibles antiguos taladros o agujeros de tornillos, cuando el techo está dañado alrededor de la conexión o cuando un carril nuevo no cubre completamente una zona de montaje existente de mayor tamaño.

La forma redonda es especialmente adecuada para cubrir cajas de techo redondas, aberturas circulares o antiguas marcas de montaje redondas.

Cuando el carril comienza o termina en una caja de techo o abertura existente, la versión final también permite conseguir un acabado limpio.

De este modo se obtiene una transición limpia entre el techo y el carril sin trabajos innecesarios de enlucido, relleno o pintura.

Especificaciones generales
Producto: placa de cubierta / placa de renovación para carril electrificado
Forma: redonda
Versión: pieza central o pieza final
Diámetro exterior: Ø100 a Ø150 mm
Incrementos de medida: 10 mm
Color: blanco o negro
Material: plástico retardante de llama
Grosor: aprox. 3 mm
Abertura para cable: aprox. Ø25 mm
Anchura de ranura: aprox. 10 mm
Pieza central: zona rebajada en toda la placa, ranura a ambos lados de la abertura central
Pieza final: zona rebajada en aproximadamente el 60% de la placa, ranura a un lado de la abertura central
Rebaje para carril: adaptado a la anchura indicada del carril
Anchura del carril: el cliente indica la anchura actual del carril en mm
Adecuado para: diferentes carriles monofásicos, trifásicos y de 4 fases
Uso: interior
Función: placa de cubierta y renovación no portante
Montaje: el carril se fija directamente a una superficie adecuada atravesando la placa
No destinada a utilizarse como: caja eléctrica, aislamiento de componentes bajo tensión o fijación independiente del carril

¿Qué versión debo elegir?

Seleccione la pieza central cuando el carril continúa a ambos lados de la placa.

Seleccione la pieza final cuando el carril comienza o termina sobre la placa.

¿Qué anchura de carril debo indicar?

Mida la anchura actual de su carril en milímetros e introduzca esta medida al realizar el pedido.

No es necesario añadir holgura adicional. Nosotros hacemos la zona rebajada ligeramente más ancha para que el carril encaje correctamente.

¿Qué diámetro debo elegir?

Seleccione un diámetro exterior suficientemente grande para cubrir completamente la caja de techo, la abertura existente, los antiguos orificios de montaje o los desperfectos.

¿Puedo utilizarla para cubrir una caja de techo?

Sí. La versión redonda es especialmente adecuada para cubrir de forma limpia una caja de techo o una abertura circular detrás del carril.

¿También puede ocultar antiguos taladros o desperfectos?

Sí. La placa también puede utilizarse para ocultar antiguos puntos de montaje, agujeros de tornillos, decoloraciones y pequeños desperfectos alrededor de una conexión existente.

¿No encuentra el diámetro que necesita?

Podemos fabricar otros diámetros y adaptaciones bajo pedido.
