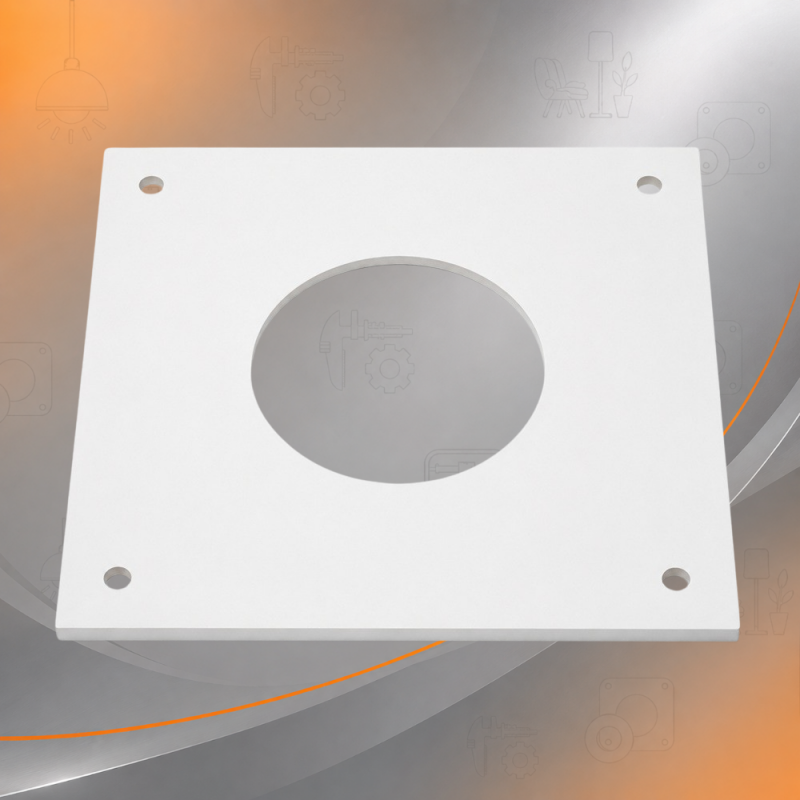

Ventilatie-afdekplaat met gecentreerd rond gat

Is uw nieuwe ventilator, ventilatieventiel of ventilatierooster kleiner dan de bestaande opening? Met deze kunststof ventilatie-afdekplaat kan een te grote, beschadigde of afwijkende ventilatieopening netjes worden afgedekt.

De plaat heeft een gecentreerde ronde opening en vier vaste montagegaten. U kiest de gewenste buitenmaat en de diameter van het ronde gat.

Er zijn drie vierkante standaardmaten beschikbaar:

• 200 × 200 mm;

• 250 × 250 mm;

• 300 × 300 mm.

Daarnaast kan binnen de technische mogelijkheden een andere vierkante of rechthoekige buitenmaat worden gekozen.

Voor een nieuwe ventilator die het oude gat niet bedekt

Bij het vervangen van een badkamerventilator, ventilatieventiel of ventilatierooster blijkt regelmatig dat het nieuwe product kleiner is dan het oude model. Het bestaande ventilatiegat, oude schroefgaten of beschadigingen rondom de opening blijven dan zichtbaar.

Deze ventilatie-afdekplaat bedekt de bestaande situatie en creëert tegelijkertijd een nette, gecentreerde ronde opening voor het nieuwe ventilatieproduct.

De plaat kan worden toegepast als:

• ventilatie-afdekplaat;

• ventilator afdekplaat;

• renovatieplaat voor ventilatie;

• montageplaat voor een ventilator;

• verloopplaat voor een ventilatieopening;

• adapterplaat voor een ventilatierooster;

• afdekplaat voor een te groot ventilatiegat;

• alternatief voor een standaard afdekring, verloopring of verbredingsring.

Vierkante en rechthoekige buitenmaten

U kunt kiezen uit 200 × 200, 250 × 250 en 300 × 300 mm.

Heeft u een afwijkende vierkante of rechthoekige opening? Kies dan “Andere vierkante of rechthoekige maat” en vul de gewenste breedte en hoogte in millimeters in.

Bij gelijke breedte en hoogte wordt de plaat vierkant. Bij verschillende afmetingen wordt de plaat rechthoekig.

De plaat heeft altijd rechte, scherpe buitenhoeken.

Gecentreerde ronde opening

De ronde opening wordt altijd precies in het midden van de plaat geplaatst. De afstand tussen de opening en de buitenzijde is daardoor aan beide tegenoverliggende zijden gelijk.

U kunt kiezen uit verschillende veelgebruikte diameters, waaronder Ø80, Ø100, Ø110, Ø120, Ø125, Ø150, Ø160, Ø180, Ø200 en Ø250 mm.

Heeft u een andere diameter nodig? Kies dan “Andere diameter” en vul de gewenste werkelijke gatdiameter in millimeters in.

Meet altijd de buitendiameter van het onderdeel dat door de opening moet passen. Een nominale ventilatiebuis van 100 of 125 mm kan in de praktijk een kleine maat- of montagespeling nodig hebben.

Welke gatdiameter past bij welke plaat?

Om voldoende materiaal rondom de ronde opening over te houden, adviseren we de volgende maximale diameters:

• bij 200 × 200 mm maximaal circa Ø160 mm;

• bij 250 × 250 mm maximaal circa Ø200 mm;

• bij 300 × 300 mm maximaal circa Ø250 mm.

Bij een rechthoekige plaat wordt de maximale gatdiameter bepaald door de kleinste buitenmaat. Als richtlijn moet de gatdiameter minimaal 40 mm kleiner zijn dan de kleinste buitenmaat.

Vier vaste montagegaten van Ø5 mm

Iedere plaat wordt standaard voorzien van vier montagegaten met een diameter van 5 mm.

Het hart van ieder montagegat ligt 15 mm vanaf de twee aangrenzende buitenranden. Bij het montagegat linksboven ligt het hart dus 15 mm vanaf de linkerzijde en 15 mm vanaf de bovenzijde.

Deze positie blijft hetzelfde bij vierkante en rechthoekige uitvoeringen.

Beperkt maatwerk met vaste basisuitvoering

Bij dit product kunnen alleen de buitenmaat en de diameter van de gecentreerde opening worden aangepast.

De volgende onderdelen blijven vast:

• het ronde gat blijft gecentreerd;

• de plaat heeft rechte, scherpe hoeken;

• de plaatdikte is circa 3 mm;

• de plaat heeft vier montagegaten van Ø5 mm;

• het hart van de montagegaten ligt 15 × 15 mm uit de hoeken.

Heeft u een excentrische opening, bestaande schroefgaten, afwijkende montagegaten, een deelbare plaat of een bijzondere vorm nodig? Gebruik dan de aparte pagina voor volledig maatwerk.

Toepassingen

Deze ventilatie-afdekplaat is onder andere geschikt voor:

• badkamerventilatoren;

• toiletventilatie;

• ronde ventilatieventielen;

• ventilatieroosters;

• wandventilatoren;

• plafondventilatie;

• betegelde wanden;

• gestucte plafonds;

• renovatie van oude ventilatieopeningen;

• het afwerken van een te groot ventilatiegat.

Algemene specificaties

Product: ventilatie-afdekplaat met gecentreerd rond gat
Materiaal: kunststof
Plaatdikte: circa 3 mm
Standaard buitenmaten: 200 × 200, 250 × 250 en 300 × 300 mm
Andere buitenmaat: vierkant of rechthoekig mogelijk
Maximale standaardmaat: 300 × 300 mm
Opening: rond en altijd gecentreerd
Standaard gatdiameters: Ø80, Ø100, Ø110, Ø120, Ø125, Ø150, Ø160, Ø180, Ø200 en Ø250 mm
Andere gatdiameter: mogelijk binnen de technische grenzen
Buitenhoeken: recht en scherp
Aantal montagegaten: 4
Diameter montagegaten: Ø5 mm
Positie montagegaten: hart 15 mm vanaf beide aangrenzende buitenranden
Afwijkende gatpositie: niet mogelijk bij dit product
Excentrische opening: niet mogelijk bij dit product
Volledig maatwerk: beschikbaar via de aparte maatwerkpagina
Prijzen: inclusief btw
Zakelijke bestelling: btw-factuur mogelijk
Verzendkosten: standaard €4,50 zie ook verzendkosten
Afhalen: mogelijk in overleg
Levertijd: afhankelijk van maat, diameter en aantal
Retourneren: uitgesloten omdat de plaat volgens de gekozen maten wordt gemaakt

Veelgestelde vragen

Blijft het ronde gat altijd in het midden?

Ja. Bij dit product wordt het ronde gat altijd precies in het midden van de plaat geplaatst.

Kan ik een rechthoekige plaat kiezen?

Ja. Kies “Andere vierkante of rechthoekige maat” en vul de gewenste breedte en hoogte in.

Kan ik zelf de gatdiameter bepalen?

Ja. U kunt een standaarddiameter kiezen of een andere diameter in millimeters opgeven.

Kan ik een plaat van 200 × 200 mm met een gat van Ø200 mm bestellen?

Dat adviseren we niet. Er blijft dan geen bruikbare rand rondom de opening over. Bij een plaat van 200 × 200 mm adviseren we maximaal circa Ø160 mm.

Waar komen de montagegaten?

De vier montagegaten zijn Ø5 mm. Het hart van ieder gat ligt 15 mm vanaf beide aangrenzende buitenranden.

Kan ik de montagegaten op een andere positie laten maken?

Niet bij dit product. Hiervoor gebruikt u de aparte pagina voor een volledig op maat gemaakte ventilatie-afdekplaat.

Kunnen bestaande schroefgaten worden overgenomen?

Dat valt onder volledig maatwerk en is niet inbegrepen bij deze beperkte maatuitvoering.

Kan het ronde gat excentrisch worden geplaatst?

Niet bij dit product. Voor een opening buiten het midden gebruikt u de aparte maatwerkpagina.

Wat moet ik precies opmeten?

Meet de benodigde buitenbreedte, buitenhoogte en de werkelijke diameter van de nieuwe ronde opening. Alle maten moeten in millimeters worden opgegeven.

Kan ik de plaat retourneren?

Nee. De plaat wordt volgens de gekozen buitenmaat en gatdiameter gemaakt. Hierdoor is het wettelijke herroepingsrecht voor maatwerkproducten uitgesloten.
